【INAX CW-H41】 ノズルから水が止まらないならレギュレーター調整で直るかも【ウォシュレット修理】

2018/6/6〜25までバリ島一人サーフトリップの記録

リアルタイム更新の記事はこちら

INAX(LIXIL)のシャワートイレ(ウォシュレット)CW-H41が故障。

・ノズルの周囲から水が出続ける。
・ノズル自体が引っ込まないときも。

youtu.be


結果的にはレギュレーターを調整して修理できました。


>>>レギュレーターの調整はこちら






洗浄水が止まらない

交換・設置して3年ちょっと経過したINAXのシャワートイレ CW-H41




「お尻を洗浄した後にノズルが引っ込まない&ノズル洗浄水が止まらない」
「引っ込んだとしてもノズル洗浄水が止まらない」

などのトラブル発生。



新しく交換するのは簡単だけどまずはバラしてみよう。そうしよう。



【トラブル時の対処】
給水栓を締める ➡ 水が止まる ➡ 給水栓を開ける ➡ 水は止まったままで正常状態に復帰
コンセントを抜く ➡ 水が止まる ➡ コンセントを入れる ➡ 水は止まったままで正常状態に復帰


ということで水の経路をコントロールする電磁弁(ソレノイドバルブ)のトラブルでは?と目星をつける。




取り外しは超簡単

①コンセントを抜く

②水を止める
f:id:Apps:20180730132136j:plain

③本体から水を抜く
貯湯側
f:id:Apps:20180730132156j:plain
給水側
f:id:Apps:20180730132149j:plain

④外す
右横のロックボタンを押しながら引き出すと外れる
f:id:Apps:20180730132332p:plain
f:id:Apps:20180730132233j:plain

f:id:Apps:20180730135842j:plain


バラす

暑いので部屋に移動
f:id:Apps:20180730132454j:plain

背面のネジを2本外す。
f:id:Apps:20180730132555j:plain

カバーは爪2箇所で引っかかっているだけなのでマイナスドライバーでコジればパカっと外れる。
かなり分解は容易。
f:id:Apps:20180730132601j:plain

カバーと基盤につながっている3つのコネクターを外す。
f:id:Apps:20180730132707j:plain



機構はシンプル

f:id:Apps:20180730133122p:plain

ポンプで水を送っているのかと思ったら無かった。
給水圧をレギュレーターで調整してるだけ。

レギュレーターは固定圧。


ステッピングモーターのチェック

とりあえずモーターを外してみる。
f:id:Apps:20180730133902j:plain

このノズルに穴が空いていてステッピングモーターで回転させて流路を替えているようだ。
f:id:Apps:20180730133905j:plain

穴の位置でシャワーやビデの切り替え、弱・中・強の切り替えを行っている。
ノズルの出し入れも水圧だけで行っている。
うまく出来てるなぁ。


モーターは汎用のステッピングモーター「24BYJ48」
数百円で買える。


動作確認したところ引っかかりも無く問題無さそう。
汚れなどもなくキレイなもんなのでそのまま組む。


電磁弁をバラす

基盤下に電磁弁とレギュレーターがある。
f:id:Apps:20180730134928p:plain

ポンプはないので水のコントロールはこの電磁弁が全て行っている。
(なのでタンクに水が入っていても給水栓を閉じているとシャワーは出ない)

この電磁弁が閉まらないのが水漏れの原因のハズである。


基盤と電磁弁を外す。
f:id:Apps:20180730135151j:plain


電磁弁の中には磁石で上下するピンががある。
f:id:Apps:20180730135431j:plain

ピンがこの穴を塞いで水を止めている。
f:id:Apps:20180730135452j:plain
基本はバネで押さえつけて「常時閉」、通電時はピンが磁石で持ち上げられて水が通るようになる。


このピンのゴムに段差ができている。
この段差のせいで締まりきらないのか??
f:id:Apps:20180730145135j:plain


1500番の耐水研磨紙で段差を削り落としてみる。
f:id:Apps:20180730135643j:plain
縁が丸くなってしまったが水を抑えるのは中心部だから問題ないだろう。

組み直してテストしてみる。


水漏れ直らず。しかしヒントを発見

バラしたのと逆の手順で組み付ける。
テストをしてみるが問題は解決せず。


ちなみに冒頭の動画は先日買ったGoProで撮影。
まさかGoProも便座にガムテープで留められるとは思わなかっただろうw
f:id:Apps:20180730135930j:plain
www.lonely-surfer.com



ただ気になる現象を発見した。

極端に給水量を絞ると正常に動作するのだ。
水洗用の水経路と同じ栓なので水の溜まり遅くなって実用的には使えないけど。


またノズルからの水漏れが止まらない状況で、トイレの水を流すとノズルの水漏れも止まる。


正常な動作に戻すには下記のパターンがあるということになる。
・給水栓を閉める
・コンセントを抜く
・給水を極端に絞る
・トイレの水を流してウォシュレットへの給水を減らす


まとめると水圧を低くする(ゼロにする)と正常に動作する


ということでレギューレーターを見直してみる。



レギューレーターの調整

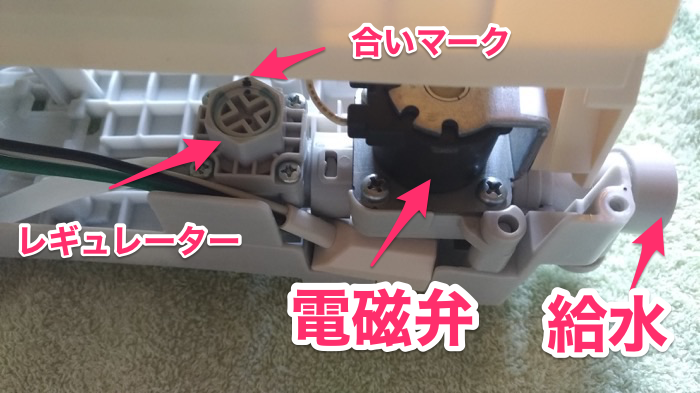

さきほど分解した時に気になっていたレギューレーターの合いマーク
f:id:Apps:20180730145421p:plain

これ設計上、個体差が出るので調整して出荷してるってことだよね?
マジックで合いマークを書いて回らないように軽い接着剤で留めてある。

経年変化でこれが最適値からずれてしまっているのが原因じゃないだろうか。



というわけでコレを調整しながらお尻洗浄をON・OFFしてみる。
f:id:Apps:20180730151217j:plain
電気・水を出しながらの作業なので感電に気をつけよう。


左回りに45°ほど回すと安定して停止するようになった。
どうやれらコレが原因だったようだ。

f:id:Apps:20180730154047p:plain

再度組み直して動作チェックOK

2回目なので組付けもサクッと終了。
しばらくこれで様子を見よう。

これでまた壊れたら買い換えよう。
評判悪いので次はINAXはやめよう。


ちなみに便座はJIS規格で取付寸法が決まっているのでメーカー問わず交換できる。
しかもたったネジ2本でとまってるだけ。

次は東芝にしよう。安いし。




しかし今月は浴室暖房乾燥機も壊れたし住設のトラブルが続いたなぁ。
www.lonely-surfer.com


両方自分で修理できたので良かったけどね。
もし両方買い替えだったら10数万円の出費だった。


買い替えたつもりで1週間ぐらい遊べるなw
